Типы подвески автомобилей
Конструирование подвески заключается в удалении четырех из шести возможных «степеней свободы» и оставлении двух оставшихся — вращения колеса, для передвижения и вертикального его перемещения для нашего комфорта на кочках.
На практике это невозможно, и связано прежде всего с отсутствием абсолютно жестких материалов. Очень трудно полностью устранить возможность поворота относительно поперечной и продольной оси. Конструкторы независимых подвесок на практике поняли, что лучше позволить изменяться развалу, но сделать его равным и направленным противоположно крену кузова, поскольку это сохраняет вертикальное положение колес при поворотах. Из всех типов подвесок, использовавшихся в 20 веке в конструкциях автомобилей, сейчас завоевали популярность и практичность только шесть основных решений.
Это многорычажная, двойные рычаги, MacPherson, продольный рычаг, продольные рычаги связанные поперечной балкой, торсионная балка. Из этих элементов только три последних (продольные рычаги связанные поперечной балкой, продольные рычаги и торсионные балки) применяются только для задних подвесок переднеприводных автомобилей, а остальные могут использоваться как впереди так и сзади, для любого из колес автомобиля.
В отличие от остальных "продольные рычаги, связанные поперечной балкой" и "торсионная балка" не совсем подходит для независимой подвески, их еще называют "полузависимыми" (вертикальное перемещение одного из колес влияет на перемещение противоположного).
Из редко применяющихся подвесок, без сомнения старейшей является осевая балка, с каждой стороны которой установлено по колесу. Сейчас применяются, как подвеска автомобилей на лонжеронных рамах (иначе говоря, в каталогах пишут, что это "жесткий мост" или "зависимая подвеска"). Такие подвески используют не для комфорта, а для того, чтобы они долго служили при эксплуатации автомобиля на пересеченной местности (или откровенного бездорожья).
Подвеска MacPherson
- более пространственная и структурно эффективная конструкция, чем подвеска на двойных поперечных рычагах (иными словами, появилась возможность устанавливать поперечные двигатели большей мощности и новыми коробками на автомобили с небольшими габаритами). Система передает нагрузки на каркас кузова через три отдельных и удобно расположенных точки (верхнюю поворотную «турель» самой стойки и две точки присоединения рычагов). Это дает возможность размещения двигателя без помех верхним опорам стоек.
Подвеска автомобиля получается при соединении нижней части телескопической амортизаторной стойки к поворотному кулаку ступицы колеса. Нижняя часть стойки располагается поперечно выступающей части нижнего рычага или паре отдельных рычагов.
Стойка МакФерсон обеспечивает высокое расположение центра крена — обычно желательное — и поскольку стойка имеет большую длину, изменение развала колеса во время его вертикального перемещения или крена кузова незначительно.
Задняя подвеска — стойка MacPherson с многорычажным механизмом. Стойка удерживает колесо вертикально, большой продольный рычаг обеспечивает продольную фиксацию, а два поперечных рычага фиксируют поперечные перемещения колеса и обеспечивают схождение колес.
Обычно в подвеске Макферсон используются винтовые пружины, установленные вокруг амортизаторной стойки, но это не единственный способ. В прошлом, например, Fiat использовал стойки MacPherson для задней подвески, в которой в качестве упругого элемента использовалась установленная снизу одна широкая листовая рессора.
Было выяснено, что установка пружин с небольшим смещением относительно амортизатора уменьшает проблему «жесткости», когда вертикальные силы, действующие на колесо, невелики. «Жесткость» — тенденция стойки не двигаться, пока не будет превышена пороговая сила, а затем начинать двигаться неожиданно – может приводить к неприятному чувству жесткости подвески на ровных дорогах.
Передняя подвеска. с широко расставленными нижними рычагами и рулевое управление в обычном положении, хорошо спрятанном с целью безопасности за поперечно расположенным двигателем.
Двойные рычаги
Передняя подвеска с широко расставленные двойные рычаги с вытянутым вверх рычагом поворотного кулака. Винтовая пружина и телескопический амортизатор установлены раздельно (дает дополнительные возможности в настройке).
Подвеска состоит из двух раздвоенных рычагов, расположенных друг над другом, раздвоенные стороны которых крепятся к кузову, а противоположные концы с помощью шарниров к верхней и нижней частям поворотной цапфы. Ступица переднего колеса может поворачиваться вокруг двух шарниров при повороте.
Обычно только один из рычагов может иметь раздвоенную форму, другой может быть простым рычагом. Если рычаги одинаковой длины, то когда кузов кренится на повороте, угол развала такой же, как угол крена и устойчивость может сильно пострадать. Поэтому рычаги, обычно, делают различной длины, верхний рычаг короче. Это вызывает небольшое изменение развала при вертикальном перемещениях колеса, но при крене кузова на поворотах изменение развала фактически можно ликвидировать, по крайней мере, у сильно нагруженного наружного колеса относительно центра поворота.
Геометрия подвески на двойных рычагах может быть изменена не только изменением длины рычагов, но и углом наклона рычагов относительно горизонтальной плоскости, если смотреть спереди на неподвижный автомобиль. Оси, относительно которых вращаются рычаги и которые проходят через крепления рычагов к кузову, могут быть слегка наклонены относительно горизонтальной плоскости, а иногда также могут быль смещены крепления рычагов вперед или назад для того, чтобы создать вертикальные силы (против кивков и рысканья), действующие на кузов при торможении и ускорении, или «подправляют» геометрию для получения предпочтительного изменения развала при критическом маневре.
Для точного понимания, как будет вести себя подвеска в тех или иных ситуациях и какая нужна длина рычагов, помогают компьютеры и программы автоматизированного проектирования. Одно из преимуществ данной подвески более высокая устойчивость и управляемость на поворотах (мы говорим про переднюю подвеску), чем у подвески МакФерсон, но требует большего количества "человекочасов" и затрат на разработку и испытания, что удорожает автомобиль. Поэтому данный вид подвески используют на автомобилях Д-класса и выше и дорогих "имиджевых" автомобилях.
Взади такую подвеску сейчас применяют редко: либо амортизатор и пружина идут в одном комплекте (МакФерсон), либо используют дополнительные рычаги (многорычажная система).
Низкий рычаг с широко расставленными точками крепления, намного меньший верхний рычаг, ось которого составляет большой угол с продольной осью автомобиля, «лебединая шея» рычага поворотной цапфы, для более высокого размещения верхнего рычага, компактная пружина вокруг верхней секции амортизатора, стабилизатор поперечной устойчивости, соединяемый с нижней частью амортизатора, шарнирными звеньями, и вентилируемый дисковый тормоз с присоединенными к его концам шарнирными звеньями. Такая конструкция оставляет пространство для привода к передним колесам и является наиболее типичной подвеской на двойных рычагах.

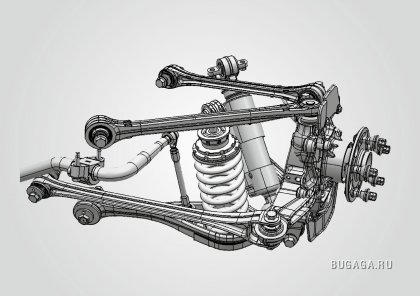

Многозвенная подвеска
похоже на независимую подвеску на двойных поперечных рычагах, в которой каждый рычаг разрезан на два отдельных звена, иногда с добавлением пятого звена. Сейчас применяется для задних подвесок автомобилей "представительского" класса и некоторых автомобилей "С" класса.
Каждый рычаг и звено контролирует конкретный аспект поведения колеса, например изменение его развала или поперечного перемещения. Звенья могут быть сконструированы так, чтобы они могли работать совместно и все же не влияя друг на друга, а также им может быль придана определенная форма, чтобы освободить пространство, необходимое конструктору для интерьера кузова или других особенностей конструкции.
Процесс проектирования очень сложен, он может осуществляться только с помощью компьютера. Многорычажная подвеска очень дорога в производстве и обслуживании, но она самая "комфортная" для всех пассажиров. Большое количество звеньев, сайлент-блоков и шарниров отлично гасят удары при резком наезде на препятствия. Все элементы крепятся на подрамнике через мощные сайлент-блоки, что сильно увеличивает шумоизоляцию автомобиля от колес. Тем не менее езда по пересеченной местности (по неровностям и колдобинам) данной подвеске нежелательны, т.к. легко могут вывести ее из строя, а обслуживание данного вида подвесок относительно дорого.
Продольные рычаги
Самый простой способ создания независимой подвески - присоединение колеса к концу продольного рычага, который шарнирно прикрепляется к балке, прикрепленной поперек кузова автомобиля, фактически это конструкция подвески продольных рычагов.
Эта балка часто принимает форму поперечной трубы, которая действует как подрамник и воспринимает все боковые силы. Конструкция на продольных рычагах обеспечивает параллельность колес продольной линии автомобиля все время, не считая некоторого изгиба рычагов и деформации присоединительных втулок. Колеса наклоняются с углом развала, идентичным крену кузова на поворотах.
Некоторые конструкторы шасси приветствуют появляющееся при этом некоторое уменьшение силы сцепления задних шин, потому что появляется возможность уменьшения чрезмерной недостаточной поворачиваемости, хотя это и приводит к уменьшению общей силы сцепления на поворотах.
Втулки, которыми рычаги крепятся к балке сглаживают удары и вибрацию, передаваемую от колеса на кузов, ранее данный вид подвески использовался на автомобилях B-класса, что давало дополнительный объем под багажник и места пассажиров. Сейчас данная подвеска используется редко, вместо нее используют торсионную балку.
